K-ONE DECKK-1デッキ
ウッドデッキ用 鋼製床下地
用途：オフィスビル・公共施設・医療施設・文教施設・商業施設・介護施設・
戸建住宅・集合住宅など
戸建住宅・集合住宅など
- 安 心
- 木製のウッドデッキ下地と比べて、メインフレームにスチールを使用しているため、経年変化が少なく、
木製特有のキシミ音やガタつきなどの心配が非常に少ないのが特徴です。
- 防 錆
- メインフレーム（大引鋼・根太鋼）は『 ＺＡＭ 』仕様とし、サビなどに大変強い構造となっています。
(ZAM：日新製鋼株式会社）
- ＰАＴ
- 支持脚には、乾式二重床メーカー国内最大手の『万協フロアー：ＰＤタイプ(外部用)』を使用しております。
万協㈱の特許である『スラブロックシステム』を採用しているため、防水層などに傷を付けることなく簡単に
支持脚を固定することが可能となりました。
 |
 |
 |
コンクリート面に傷をつけずに支持脚を固定、それが『万協スラブロックシステム』です！
構成部材
| ネダクロス type | 使用部材 | 材 質 | めっき組成 | ||||
|---|---|---|---|---|---|---|---|
| ａ）大引鋼 W30×H40×t1.6mm | steel | 高耐食溶融めっき鋼板（ＺＡＭ） | ||||
| ｂ）根太鋼 W40×H30×t1.6mm | |||||||
| ｃ）PD支持脚 |

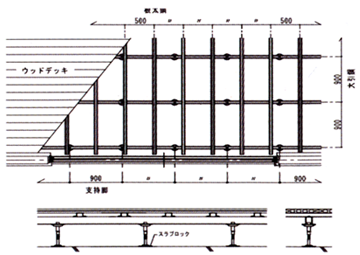

基本下地 割付図
スラブロック 断面図万協（株）特許製品
ネダクロス type 基本詳細図
K-1スロープ
バリアフリーが必要な箇所、例えば車いすで移動される方にはなくてはならない、貴重な移動手段となります。
特に病院や高齢者施設に活躍します。
特に病院や高齢者施設に活躍します。
 |  |
耐荷重 性能試験
 積載荷重試験 |
 局部曲げ 荷重試験 |
 衝撃試験 |
Ｋ－１デッキは、『積載荷重500kg・局部曲げ荷重試験300kg』時においての安全を確認しております。
設計価格
| 鋼製床下地 | ネダシングルタイプ ネダクロス タイプ 〃 〃 〃 〃 |
H= 55～150 H= 95～300 H= 301～450 H= 451～750 |
12,000円/㎡ 12,000円/㎡ 15,000円/㎡ 20,000円/㎡ |
|---|---|---|---|
| ウッドデッキ | W145×30K | 色 M・S・C | 24,000円/㎡ |
| オプション | 保護プレート口-150×150×t3 排水口メンテナンス用点検口 ≒ 450×500㍉ 落下防止網 |
2,500円/㎡ 18,000円/箇所 2,500円/㎡ |
|
ウッドデッキ用 鋼製床下地
用途：パブリックスペース、店舗、文教・特老施設
アシェラウッドとは
石炭を燃料とする火力発電所から発生する「フライアッシュ（石炭灰）」と一般家庭から
年間約６０万トンも発生するレジ袋などの「容器包装リサイクル樹脂」を組み合わせ、整形した製品です。
年間約６０万トンも発生するレジ袋などの「容器包装リサイクル樹脂」を組み合わせ、整形した製品です。
安心の強度性能
一般的な人工木と比べてたわみが少なく割れにくいので、歩行量が多いボードウォークなどでも安心です。
| 試験数値 | 一般的な人工木 | アシェラウッド | 性 能 |
|---|---|---|---|
| 曲げ弾性率 | 4.3GPa | 5.8GPa | たわみが少ない |
| 曲げ強度 | 25MPa | 36MPa | 割れにくい |
| シャルビー衝撃値 | 2.9kj/㎡ | 10.0kj/㎡ |
経年変化が少ない
色褪せの少ない表層樹脂を開発。長期間使用してもチョーキングが少なく、
傷つきにくいため（鉛筆硬度HB相当）美観を損ないません。
傷つきにくいため（鉛筆硬度HB相当）美観を損ないません。
メタルウェザー照射評価
（アシェラウッド：ＭＢＲ）
| 実験前 0時間 | 実験後 1200時間 | |
 |
 |
 著しい変褪色無し |
145×30K
専用固定金具で施工するので、外観から釘やビスが見えることなく、美しく仕上げることができます。３色カラーで、周辺環境や建築物などのイメージに合わせて選べます。
145×30K
オーソドックスな断面形状。床板の端部収めや、幕板・ステップなど幅広い用途でお使いいただけます。１４５×３０Ｋと同色で納めることができるので、床面だけでなくスペース全体を統一感のある仕上がりにすることができます。
 |
 |
 |
| ミディアムブラウン （MBR） |
サンドイエロー （SYE） |
チャコールグレー （CGR） |
伸縮変化を低減
夏の日射しが強い場所や湿気の多いところでも伸縮変化が少なく、つまづきなどの心配がありません。
耐荷重性能試験データ
用途：公園・屋上施設など
施工性の向上
ユニット化による大幅な施工性向上
軽量高強度設計
軽量土壌【Ｅソイル】による超軽量化
環境負荷の低減
ヒートアイランド緩和など
緑化率の向上
屋上・テラス等の空間をGreening
省エネルギーの推進

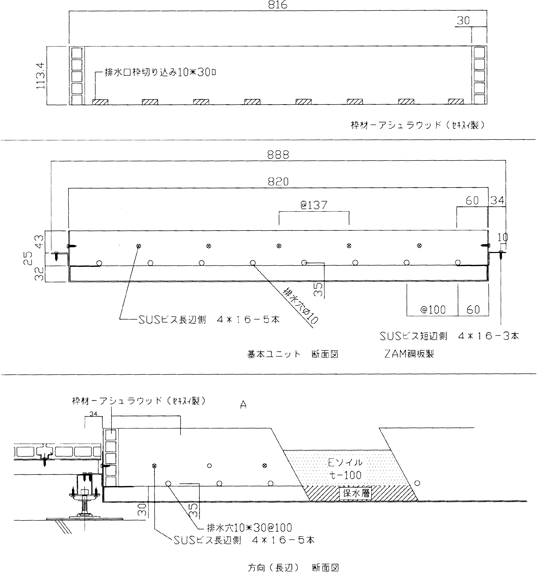

施工図
デッキ・ユニット組合せ仕様
 |  |
 |
基本ユニットタイプ |
ハーフユニットタイプ |
